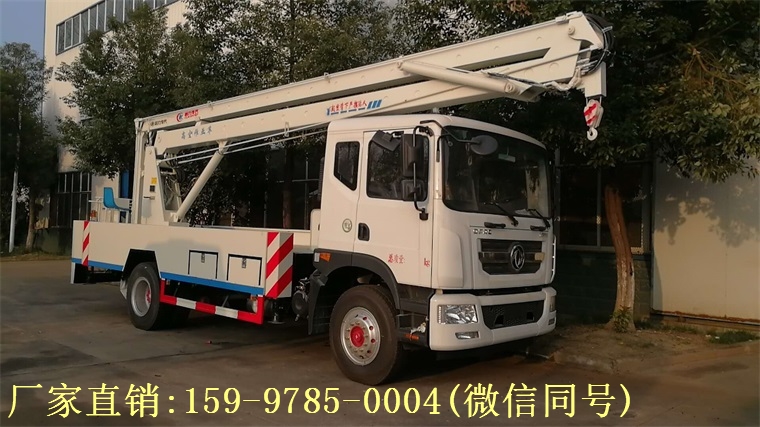

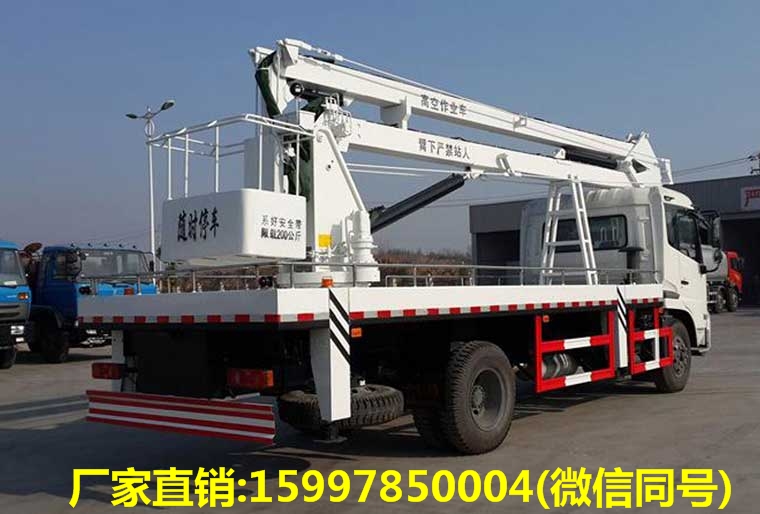

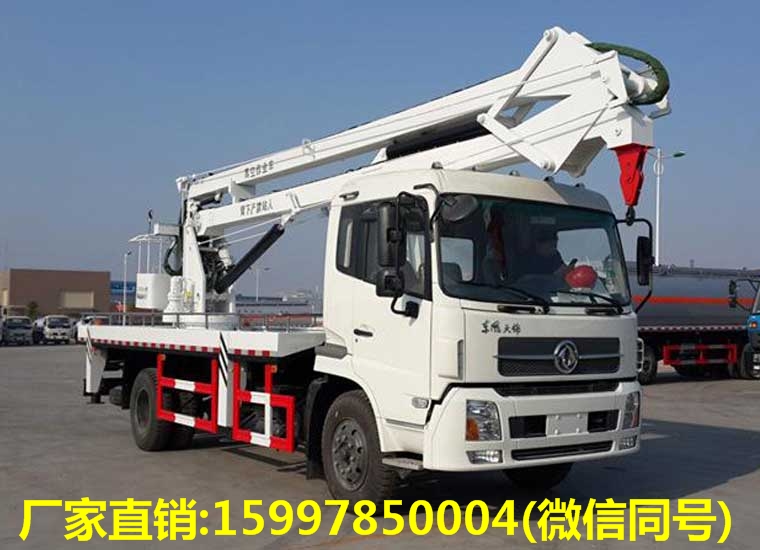

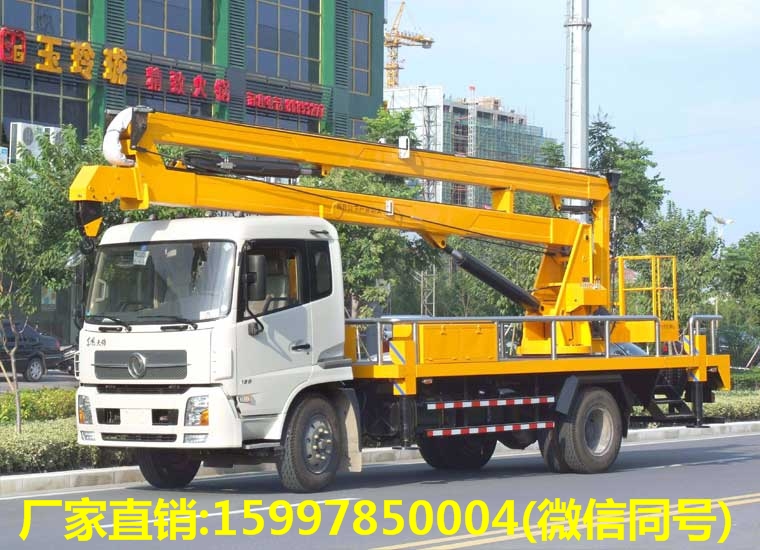

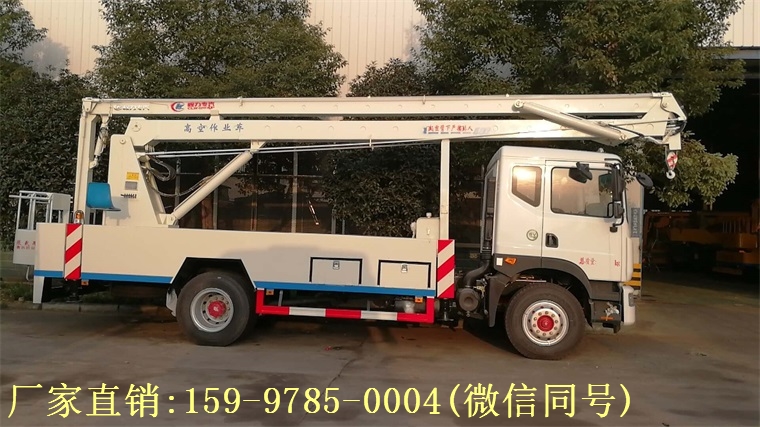

東風天錦曲臂22米高空作業車
聯系人：石經理
手機：159-9785-0004 座機：0722-3333969
QQ：851071730
微信：159-9785-0004
地址：湖北省隨州市南郊平原崗程力汽車工業園
超長質保
專業團隊
全程監督
合作共贏
優惠活動：3千－3萬
全方位高清圖展示
具體參數
|
主要技術資料 |
||||
|
產品名稱 |
JDF5120JGK22DFL5型高空作業車 |
外型尺寸(mm) |
10400 × 2498 × 3950 (mm) |
|
|
產品型號 |
JDF5120JGK22DFL5 |
批次 |
284 |
|
|
底盤型號 |
DFL1120B21 |
貨廂尺寸(mm) |
× × (mm) |
|
|
總 質 量 (kg) |
11595 (kg) |
接近/離去角(° ) |
20/9 (°) |
|
|
額定質量(kg) |
(kg) |
前懸/后懸(mm) |
1440/3100 (mm) |
|
|
整備質量(kg) |
11400 (kg) |
高車速(km/h) |
98 (km/h) |
|
|
軸荷 |
4080/7515 |
|||
|
底盤參數 |
||||
|
底盤型號 |
DFL1120B21 |
軸 數 |
2 |
|
|
軸 距(mm) |
5000 (mm) |
前 輪 距(mm) |
1880,1900 (mm) |
|
|
前排乘客 |
3 |
后 輪 距(mm) |
1860,1800,1820 (mm) |
|
|
輪 胎 數 |
6 |
彈簧片數 |
8/10+8,7/9+6 |
|
|
輪胎規格 |
9.00-20,9.00R20,275/70R22.5 |
|||
|
其它 |
選裝臥鋪側窗裝飾板,駕駛室前臉擾流罩為選裝件.裝導流罩時底盤高度為3400,選裝前霧燈.該底盤可選裝排氣管前置.裝有ABS,ABS型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司。總長/軸距/后懸/離去角對應關系如下:1、6440/3650/1350/30;2、7130/3800/1890/18;3、7530/4200/1890/18;4、7830/4500/1890/18;5、8330/4700/2190/13;6、8830/5000/2390/13. |
|||
|
發動機參數 |
||||
|
發動機型號 |
發動機生產企業 |
排量（ml） |
功率（kw） |
|
|
ISD180 50 |
東風康明斯發動機有限公司 |
4500 |
132 |
|
|
ISD160 50 |
東風康明斯發動機有限公司 |
4500 |
118 |
|
|
排放標準 |
GB3847-2005,GB17691-2005國V |
燃料種類 |
柴油 |
|
|
其它資料 |
||||
|
東風天錦22米高空作業車專用功能說明 |
||||
|

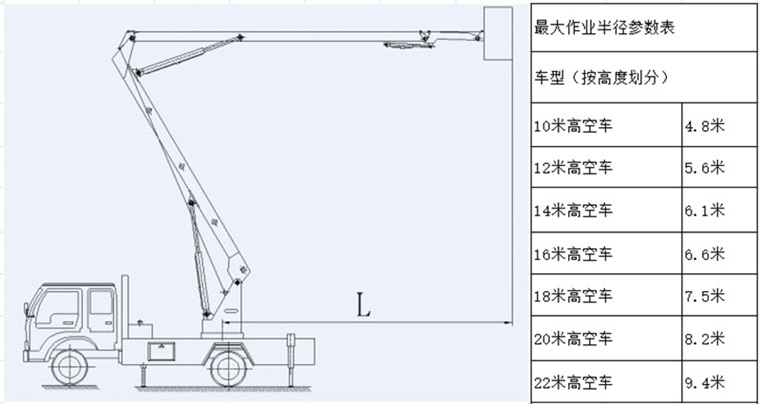

大作業高度：22米 大作業半徑：9.5米 |
||||
|
★采用國際**的東風天錦高檔底盤加裝三節折臂液壓舉升專用裝置 |
||||
|
★環保項到**機動車第五階段排放標準(國V) |
||||
|
★采用國產換向閥及液壓油缸，換向平穩，操作靈活方便，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖，系統設過載保護閥，油壓超過定值，自動卸載 |
||||
|

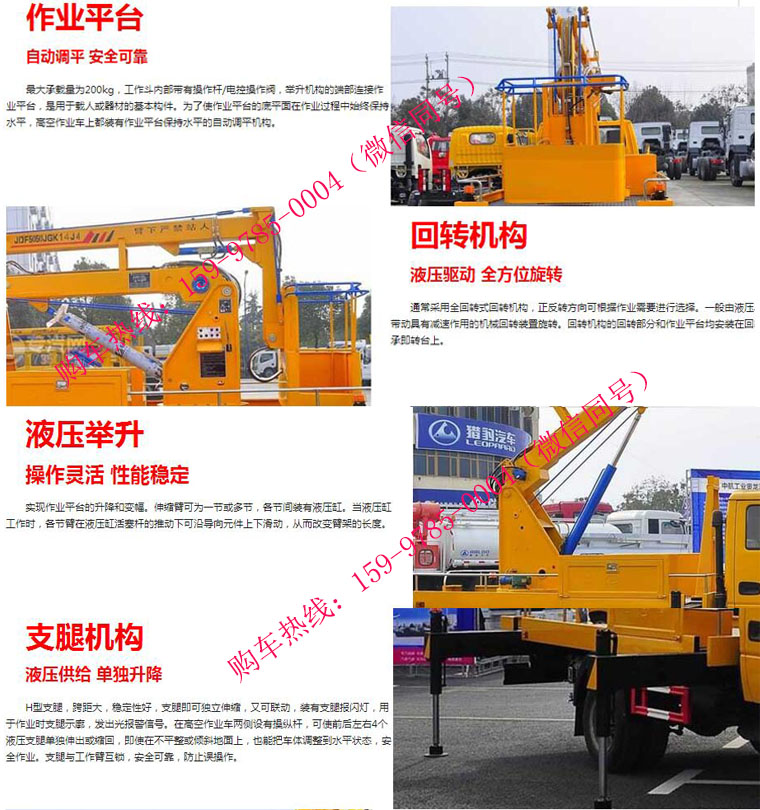

★轉臺、工作斗雙工位操作 |
||||
|
★臂架結構緊湊，機動性好，作業范圍大 |
||||
|
★支腿與工作臂互鎖，安全可靠，防止誤操作 |
||||
|
★H型支腿，跨距大，穩定性好，支腿即可**伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號 |
||||
|

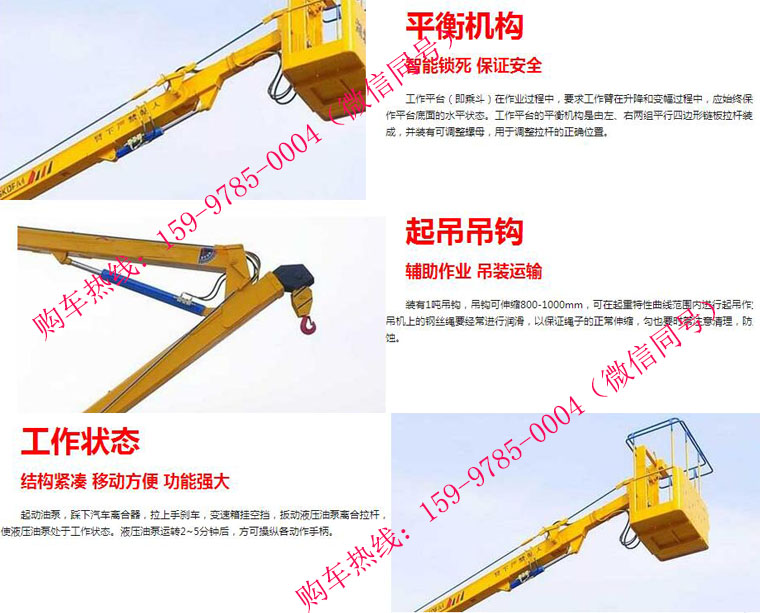

★工作斗自動調平，外置拉桿強制平衡 |
||||
|
●選裝有1噸吊鉤(吊鉤伸縮800-1000mm)， 大起吊高度12.4m |
||||
|
●選裝防止誤操作過位的自動保護系統 |
||||
|
●選裝應急動力源，可實現緊急收車 |
||||
|
●選裝電液比例調速的電子**系統，無極調速，操作平穩/電控系統可選裝地面無線遙控操作系統 |
||||
|
高空作業車專用功能說明 |
|
|
駕駛室 |
平頭全金屬封閉式駕駛室，雙排座，四開門，全景曲面式擋風玻璃。采用電鍍鋼板及電鍍涂層技術，可保護不被銹蝕。帶防眩隔光帶的夾層曲面玻璃，視野更加開闊，并可遮擋強光，減輕疲勞，選裝新型前面罩，前保險杠，前組合燈具，車門窗，選裝前圍下面罩。準乘2+3人，保留車斗空間，為野外作業提供方便。 |
|
**系統 |
**系統液壓馬達元器件為美國伊頓進口，平衡閥為丹麥進口；**產密封圈，土爾其進口多路閥，其他主要配套件如液壓缸、液壓鎖等均選用國內知名品牌。 |
|
安全系統 |
主要受力結構件采用高強度武鋼錳鋼制造，質量可靠。**的多路**閥等**元件，實現操作無級調速；上下臂限位功能、雙重互鎖功能、發動機緊急熄火及重新啟動功能；工作平臺、轉臺、地上三位操作上車功能等，保證人員作業安全。 |
|
油漆 |
車體及金屬附件進行了噴涂防腐底漆和面漆，附著力強，耐腐性好，漆膜均勻，色彩光亮持久，提高美觀程度，能夠承受潮濕、多塵、鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題。 |
|
車身顏色 |
選用東風藍、乳白或者工程黃三種車身顏色，適應不同客戶需求，外形美觀。 |
